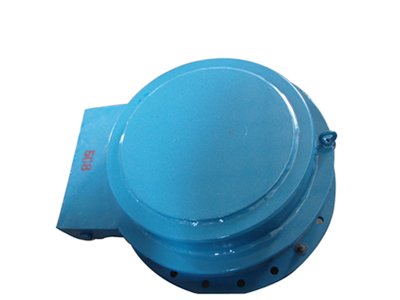

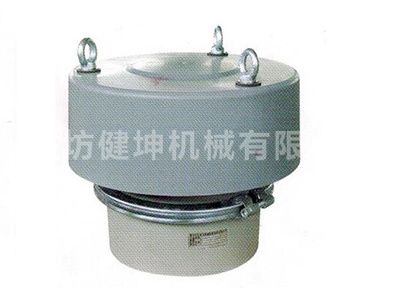

真空压力释放阀

压力释放阀又名灰库释放阀或灰库真空释放阀。布置于储灰库顶部，在灰库进气、排气超压和不正常的温度变化时，保护储灰库不受过量的正压和负压的影响。压力真空释放阀安装在灰库顶部。当灰库背压过高或负压过高时能及时动作，调整干灰库的工作压力在正常范围之内，使灰库不承受过高的正压或负压，从而保证灰库安全，该阀特点为动作可靠，密封严密，使用寿命长，是灰库系统中不可缺少的重要设备。

用途性能

压力释放阀布置于储灰库、石灰石粉仓、粮仓等密闭型料仓，当料仓内压力温度不正常时，自动调节仓内压力及温度，保护料仓不受过高或过低的压力影响。

结构

主要有阀盖、上阀体、下阀体、挡环、弹簧、真空环、隔膜垫等组成。

主要特点

1、本设备采用大通径的排气口（508mm),排气口上盖采用铝合金，重量轻，对压力变化反应灵敏。利用阀盖重量来设定开启压力,即使通过长期工作,也能确保开启压力正确可靠。

2、采用铝合金和铸铁结构，耐腐蚀，耐老化。

3、结构简单，正常工作中无维修工作量。

4、真空释放阀动作灵活可靠。

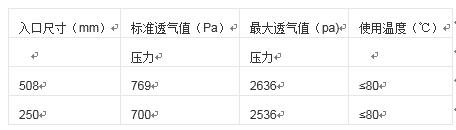

规格型号

工作原理

阀静止位置（密封）时：当贮仓或灰库内压力维持在阀选定的压力值内时，阀盖保持静止位置。由于贮仓或灰库内压力产生一个力作用于柔性隔膜（件4）顶面使隔膜紧密接触到阀座（件8）上，从而达到密封。

阀压力释放时：当贮仓或灰库内压力增长到阀选定的压力值时，仓内压力克服阀座盖（件7）重量，将阀盖从阀座上举起，同时压力释放，直至贮仓或灰库内压力降到与阀所选定的压力值相同时，阀盖再回到正常位置。

阀真空释放时：当贮仓或灰库内压力低于大气压时，在贮仓或灰库内产生真空，当真空值降到与阀选定的真空值时，由于大气压作用到隔膜上，举起真空环到浮动位置，此时空气进入贮仓或灰库内，直到其内部真空值小于选定值时，真空环回到正常位置靠在隔膜上。
