S型溢流式弧形筛

产品简介：

  S型自流式弧形筛是总结国内弧形筛工艺，并引进国外新技术而研发新一代纤维回收设备，该设备无转动及振动部件， 不需动力传动，操作简单可靠。可广泛用于造纸工业中的白水过滤、纤维回收、纸浆浓缩（与压力筛良浆出口对接来提高浆的浓度）、废纸脱墨净洗等固液分离系统，以及纺织印染、食品、酿造制糖等行业生产工艺中的筛滤设备。是一种用途广泛，节能型水处理设备。

S型弧形筛是要被筛选的液流通过进浆箱进入，依靠水流的重力通过一个堰嘴流向筛板，在与筛栅作相对剪切运动时，分离固形物和液体，达到筛滤的目的。同时，网上聚集的固形物，借助液流滚动下来，液体不断地水力冲刷筛栅，使其起到自净作用，从而完成筛网连续自净和固形物不断收集的全过程。自动清洗水装置可以自动高压清洗筛板，免除筛板堵塞的可能，整体不锈钢结构，环境适用性极强，免除腐蚀可能。

  要想让弧形筛功能好，很重要的一点是形成筛板的棍条应有一个锐利的上边缘与流体接触。如果水中含有磨损性物质，筛子棍条的上边缘将逐渐地被磨的圆钝，而其下边缘将磨的锐利起来。

  在这种情况下，将筛板定期的上下颠倒一下，有利于延长筛板寿命并恢复筛选效率。悬浮液中的纤维总是沿着流动方向有序地排列着。这样一来，绝大部分长度比筛缝宽的纤维将被截留在筛板表面，滑下至排放口，根据应用场合不同，排放浓度为3-4 % 的固形物。

  在正常操作条件下，筛板会使得流体连续紊乱。如果在非正常情况下有发生堵塞的倾向时，即使在运行过程中，也可以很容易地靠水管进行清洗。在极困难的使用场合，可以给筛子安装上一个摆动式的清洗装置，以一定间隔自动执行整个筛选表面的清洗。筛浆机清洗水的消耗是每个筛板120 LPM ( 32 GPM ) ，所需要的水压是70 Bar (100psi）。

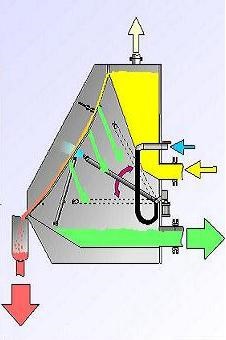

结构示意图

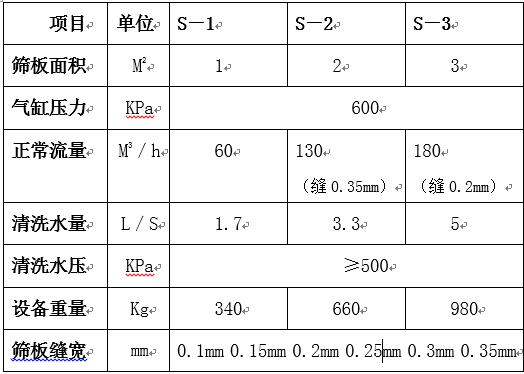

技术参数

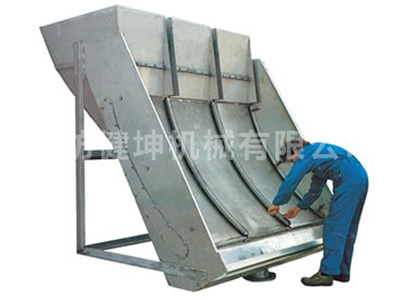

设备结构

本设备由下述部件：壳体、弧形网、上浆箱、清洗水管、自动摆动装置、堰板、高压喷嘴等组成。
